廢氣處理設備-臥式噴淋塔

瀏覽：- 發布日期：2019-11-11 15:45:40【大中小】

之前有給大家介紹過廢氣處理設備立式洗滌塔的功能和原理，那今天小編給大家介紹一下臥式洗滌塔的原理以及一些獨特的優勢。

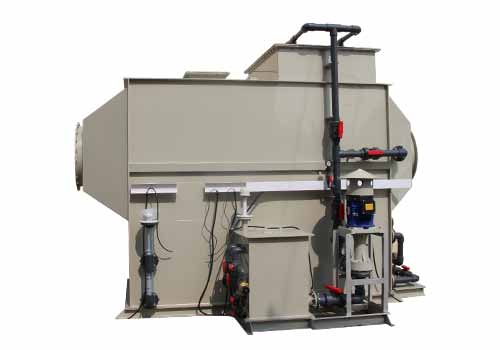

臥式洗滌塔結構分上下兩部分，上部包括進風段，一級噴淋系統、多級噴淋系統、除霧段、出風段等，下部為儲液箱，整個洗滌塔配有填料添加口，臥式洗滌塔屬雙向填料吸收塔，酸性氣體從塔體入風口進入，在風機的動力作用下，迅速充滿進氣段空間，經過多級噴淋系統，氣體中酸性物質與堿性物質相中和發生化學反應，然后均勻地通過填料吸收段，反應生成物質(多數為可溶性鹽類)隨吸收液流入下部儲液槽，在噴淋段中吸收液從均布的噴咀高速噴出，形成無數細小霧滴與氣體充分混合、接觸、繼續發生化學反應。

未標題-11

未完全吸收的酸性氣體繼續經過下級噴淋段、填料段進行類似的吸收過程。第二級與第一級噴咀密度不同，噴液壓力不同，吸收酸性氣體濃度范圍有所不同。處理效果也有不同，這是臥式洗滌塔和其他廢氣處理設備不同的地方。

與傳統立式洗滌塔相比，其優點為：

1：臥式洗滌塔的凈化效率高，傳統立式洗滌塔是氣液逆向流轉的，逆向的氣流大大的縮燭了噴液的面積和范圍，降低了廢氣的凈化效率，而臥式洗滌塔的噴液是順著塔的進風方向的，大大擴大了噴液的面積和范圍，廢氣的凈化效率也隨著噴液面積的擴大而提高。

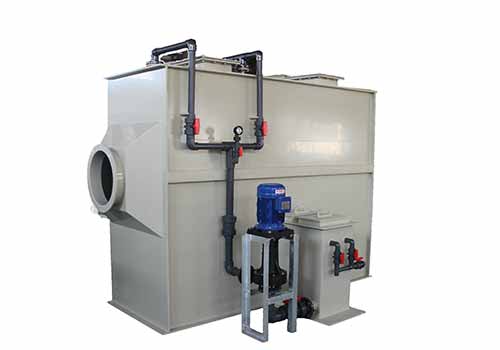

臥式噴淋塔

2：臥式洗滌塔與立式洗滌塔以及其他廢氣治理設備相比，它的安裝擺放位置具有很強的靈活性，它可以安裝在低矮的車間內，也可以放在很高的車間平臺上。如放在較高的車間平臺上，臥式洗滌塔的優勢就更加明顯了，它不需要配套護架，具有很好的高空防風效果，即安全，又能節約投資成本，其他很多廢氣處理設備都達不到這一點要求
4：傳統的立式洗滌塔的加藥箱和塔體是一體結構的，噴液泵使用的是離心泵，臥式噴淋塔則另外配套一只配藥加藥箱，通過法蘭與噴淋塔塔體相連，用液下泵來作為噴淋塔的噴液動力泵，即方便了操作人員的配液加藥，又方便了維修人員的拆裝檢修，而且使用液下泵又避免了使用過程中藥液的跑冒滴漏現象。
